Home > 自社製品紹介(お湯で動く<スターリングエンジン>模型キット)

フリーピストン スターリングエンジン模型キット 次世代への贈り物【地球にやさしい】スターリングエンジン模型キット
スターリングエンジン模型キットはJAXA(宇宙航空研究開発機構)の研究成果を基に作製しています。 お湯で動く スターリングエンジン模型キット

MADE IN JAPAN



お湯で動く<スターリングエンジン>模型キット

  \6,480(本体価格\6,000)送料込み
スターリングエンジン(当キット)はJAXA(宇宙航空研究開発機構)の研究成果を基に作成しています。


実験用・教材用
として
<アカデミック版>お湯で動く<スターリングエンジン>模型キット

 教材としてまとめて購入ご希望の方にご提供いたします。
 詳しくは直接ご連絡ください。


お湯で動く<スターリングエンジン>模型キットのご注文は、
電話・FAXまたはメールでもお受け出来ます。
<代金のお支払い方法>

  代金引換
クレジットカード決済も使えます。

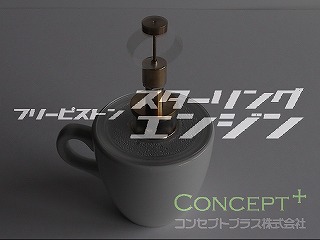

スターリングエンジン動画:
マグカップ上でスターリングエンジンが動いている動画を
見ることが出来ます。
http://youtu.be/EKalwILKDSE

2008年2月23日
松下電器のWebマガジン「isM(イズム)」
   この<お湯で動く<スターリングエンジン>が
記載されました。



<NHK教育テレビ>のご案内

スターリングエンジンの説明に
この<お湯で動く<スターリングエンジン>>が
使用されました。



放送: NHK教育テレビ

番組: 高校講座 理科総合
      『エネルギー資源を知ろう』

放送日: 11月29日(水)午後3時〜3時30分

再放送日: 12月2日(土)
      午前0:30〜1:00(金曜日深夜)



<販売企画中>で動く<スターリングエンジン>模型キット用トレー
 詳細決定後 掲載します。
  興味のある方は直接お問合せください。

スターリングエンジン模型キット 商品パッケージ
商品パッケージ
(スターリングエンジン模型キット)

スターリングエンジン模型キット 部品一覧
部品一覧
(スターリングエンジン模型キット)

スペース
特長
スペース
スターリングエンジン模型キット組立品
MADE IN JAPAN
古くて新しいエンジン
  スターリングエンジンは、1816年にスコットランドの牧師ロバート・スターリングが発明。最近再び大きな脚光を浴びています。
スペース
未来の宇宙利用まで、大きな可能性を持つエンジン
  JAXAやNASAで宇宙利用を目指したスターリングエンジンの研究が行われています。
スペース
ピストンの直線運動を直接利用した高効率フリーピストンエンジン
  当キット(お湯で動く<スターリングエンジン>模型キット)はお湯をエネルギー源にして運転できます。
スペース
太陽熱・廃熱を利用できる、地球にやさしいエコ(低公害)エンジン
  温度差による気体の膨張・収縮により作動、あらゆる熱源に対応可能です。
スペース
シンプル構造
  組み立ても簡単。動作の原理も理解しやすいスターリングエンジンキット。
スペース
<サイズ>
・本体 :幅47mm×奥行き32mm×高さ80mm(重さ87g)
・アダプター :幅80mm×奥行き80mm×高さ5mm(重さ12g)
・梱包 :幅135mm×奥行き35mm×高さ190mm(重さ180g)
スペース
スターリングエンジン模型キット 動作品

スターリングエンジンは、外燃機関の一種で、熱源(温度差)があれば出力を取り出すことができます。どんな熱源も利用可能なスターリングエンジンの特徴を生かして、お湯を熱源としたフリーピストンスターリングエンジンを作ってみましょう。
このスターリングエンジンは、<写真>のようなフリーピストンスターリングエンジンです。一般のスターリングエンジンは、クランク機構を用いた物が多く、ピストンの直線運動を回転運動に変換しています。このフリーピストンスターリングエンジンは、クランク機構などを使用せず、ピストンの直線運動を直接利用しています。そのため、構造が簡単で効率の良いスターリングエンジンです。うまく調整しますと、マグカップ一杯のお湯で、約1時間くらい(お湯の温度が50度くらいに下がるまで)運転することができるスターリングエンジンです。


スペース
動作原理
  スターリングエンジン模型キット 動作原理1 スターリングエンジン模型キット 動作原理1→2 スターリングエンジン模型キット 動作原理2 スターリングエンジン模型キット 動作原理2→3 スターリングエンジン模型キット 動作原理3 スターリングエンジン模型キット 動作原理3→4 スターリングエンジン模型キット 動作原理4
1) この状態で、ディスプレーサ(再生器を兼ねる)が重力によって下がると、動作ガスは再生器を通り低温側に流れます。この時持っていた熱を再生器に預けます。 2 さらに、ディスプレーサが下がると、動作ガスのほとんどが低温側に来るために冷却され、圧力が低くなります。そのためパワーピストンが下に移動します。 3 パワーピストンがさらに下がると、ピストンロッドが、ディスプレーサスプリングを押し、再生器を跳ね上げます。すると、動作ガスは再生器を通り、1)で預けた熱で予熱されて高温側に流れます。 4 ディスプレーサは、跳ね上げられた勢いでさらに上がります。すると、動作ガスのほとんどが高温側に来るために加熱され、圧力が高くなります。そのため、パワーピストンが上に移動します。
スペース

お湯で動く<スターリングエンジン>模型キット

  \6,480(本体価格\6,000)送料込み
スターリングエンジン(当キット)はJAXA(宇宙航空研究開発機構)の研究成果を基に作成しています。


実験用・教材用として
<アカデミック版>お湯で動く<スターリングエンジン>模型キット

 教材としてまとめて購入ご希望の方にご提供いたします。
 詳しくは直接ご連絡ください。

人類の希望の星を目指して
スペース
003年10月、宇宙科学研究所(ISAS)、航空宇宙技術研究所(NAL)、宇宙開発事業団(NASDA)が1つになり、日本で唯一の宇宙航空開発、研究を行う機関が誕生しました。
それが、独立行政法人 宇宙航空研究開発機構 JAXA(ジャクサ)です。
宇宙開発利用と航空研究開発は、国の政策目標を達成していくための手段であり、問題解決に貢献することはJAXAにとって重要な使命です。JAXAはこの自らの使命を実現するため、2005年4月に「JAXA長期ビジョン“JAXA2025”」を提案しました。
JAXAは、宇宙航空技術の中核機関として、基礎研究から技術開発・利用にいたるまでの一貫した活動を進めていきます。そして、宇宙・航空が持つ大きな可能性を追求し、人類の平和と幸福のために役立てるよう、「持続可能な発展(Sustainable Development)」を目指し、さまざまな研究開発に挑みます。


宇宙航空研究開発機構
http://www.jaxa.jp
